KAIŠNI PRENOSNICI

Kaišni prenosnici su mehanički prenosnici snage i kretanja koji koriste elastične kaiševe (remenove) za prenos obrtnog momenta između dve rotirajuće osovine. Najčešće se koriste tamo gde je potrebno ostvariti elastičan prenos, smanjiti udare i vibracije, ili gde osovine nisu u neposrednoj blizini.

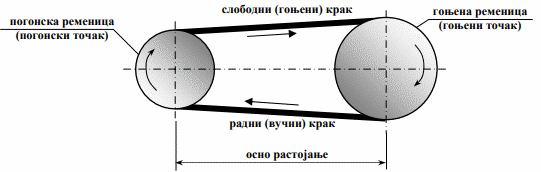

1️⃣ Delovi kaišnog prenosa

🔹 Pogonska remenica – vezana za izvor snage (motor).
🔹 Gonjena remenica – prenosi obrtni moment na radni element.
🔹 Kaiš (remen) – elastični element koji ostvaruje kontakt između remenica.
🔹 Zatezači (po potrebi) – održavaju potrebnu zategnutost kaiša.

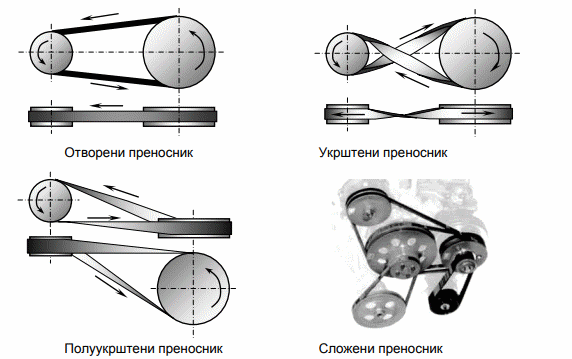

2️⃣ Vrste kaiševa

🔸 Ravni kaiševi – koriste se za velike brzine i lagana opterećenja.

🔸 Okrugli kaiševi – koriste se kod lakih prenosnika.
🔸 V-kaiševi (klinasti kaiševi) – omogućavaju veći prenos sile zbog boljeg prijanjanja.
🔸 Zupčasti kaiševi – imaju zube koji sprečavaju proklizavanje, često se koriste u automobilima.

3️⃣ Prenosni odnos kaišnog prenosa

Prenosni odnos i kod kaišnih prenosnika se računa kao odnos prečnika remenica:

i = n₁ / n₂ = d₂ / d₁

gde su:

• n₁ i n₂ – brojevi obrtaja pogonske i pogonjene remenice,

• d₁ i d₂ – prečnici pogonske i pogonjene remenice.

💡 Napomena: Kod klinastih kaiševa se koristi efektivni prečnik, jer se kaiš "penje" u remenici.

4️⃣ Prednosti i mane kaišnih prenosa

✅ Prednosti:
✔ Elastičnost prenosa – smanjuju udare i vibracije.
✔ Moguće veće rastojanje između osovina.
✔ Jednostavna konstrukcija i lako održavanje.
✔ Tiši rad u odnosu na zupčane prenosnike.

❌ Mane:
✖ Moguće proklizavanje kaiša (osim kod zupčastih kaiševa).
✖ Ograničen prenosni odnos (ne može preneti veliku snagu kao zupčanici).
✖ Potrebno redovno zatezanje i održavanje.

5️⃣ Primena kaišnih prenosa

🛠 Mašinska industrija (obrada materijala, ventilatori)
🚗 Automobilska industrija (razvodni kaiš, alternator)
🛵 Poljoprivredne mašine (kombajni, traktori)
🏭 Industrijski pogoni (trake za transport)

💡 Zanimljivost: Kaišni prenosnici su se koristili i u starim parnim mašinama za pokretanje celih proizvodnih hala!

Zaključak

Kaišni prenosnici su jednostavni, efikasni i ekonomični sistemi za prenos snage. Njihova primena je široka, ali je važno voditi računa o zatezanju i habanju kaiša kako bi se izbeglo proklizavanje i gubitak efikasnosti.

Proračun kaišnih prenosa

Kaiš je deformabilan i pod dejstvom opterećenja se izdužuje. Pri tome dolazi do proklizavanja u radu, kao posledica razlike radnih sila i sile prethodnog pritezanja. Proklizavanje kaiša se opisuje faktorom proklizavanja ξ koji se kreće u rasponu (0,01 – 0,03).

Dakle, kinematski prenosni odnos se može izraziti formulom:

Proračun kaiša podrazumeva određivanje potrebne dužine kaiša (l) i proveru brzine kretanja kaiša.

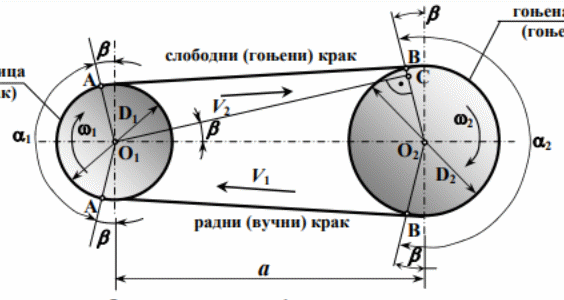

Dužina kaiša se određuje iz geometrije prenosnika. Dvostrukoj dužini AB treba dodati obvojne lukove AA i BB. Obzirom da su kaišni prenosnici sa malim prenosnim odnosom (mala je razlika u precnicima kaišnika), možemo pojednostaviti izraz tako što saberemo dvostruko međuosno rastojanje sa poluobimima kaišnika:

l = 2a + (D₁+D₂) * π/2

Sračunata dužina kaiša se standardizuje na prvu veću meru (merenu unutrašnjim obimom).

Brzina kaiša i sila u kaišu su vezani formulom P = F V (snaga je proizvod sile i brzine). Sa druge strane, brzina kaiša je proizvod poluprečnika i ugaone brzine:

V = D₁/2 * ω₁ = D₁/2 * 2πn/60

Izračunate vrednosti brzine i sile u kaišu se proveravaju sa dozvoljenim tabelarnim vrednostima.
