KLINOVI su mašinski elementi koji služe za spajanje vratila i osovina sa prenosnicima snage i drugih mašinskih delova koji se nalaze na vratilima i osovinama (točkovi, doboši, rotori i sl.).

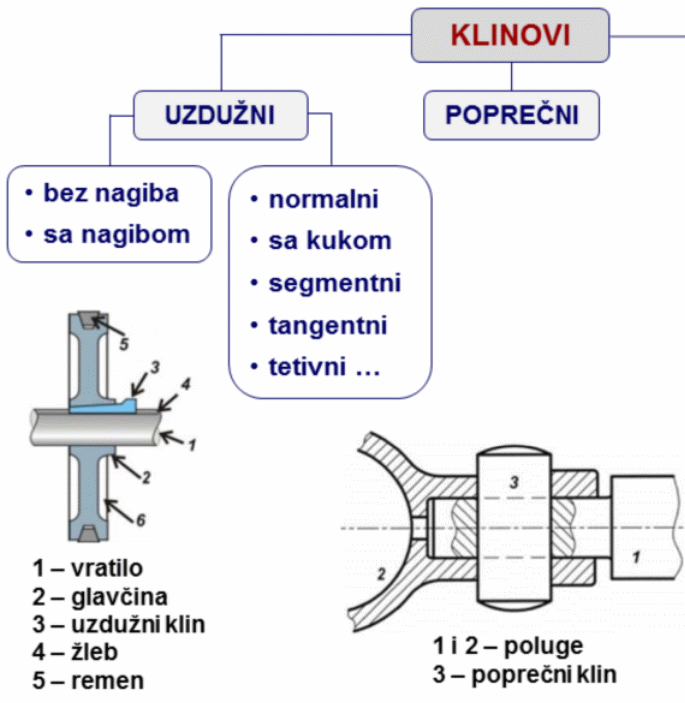

Slika 1. Vrste klinova
Klinovi se dele na:
uzdužne,
poprečne
Uzdužni klinovi su opterećeni uzduž svoje ose simetrije. Uzdužni klinovi mogu biti bez nagiba i sa nagibom.
Klinovi bez nagiba se koriste za vratila čiji su ležaji osetljivi na udare, kada je potrebno postići tačno rastojanje između prenosnika uzduž vratila i kada se prenosnici često pomeraju po vratilu. Klinovi bez nagiba se obično ne pričvršćuju za vratilo, izuzev kada su velikih dimenzija i kada su opterećeni velikim silama, tada se pričvršćuju za vratilo pomoću zavrtnjeva.
Klinovi sa nagibom se koriste za ležaje koji nisu osetljivi na udare i za prenosnike koji se ne pomeraju uzduž vratila.
Prema konstrukcionom izgledu, uzdužni klinovi dele se na:
• normalne,
• klinove sa kukom,
• segmentne,
• tangentne,
• tetivne, itd.
Normalni klin bez nagiba ima oblik prizme sa ravnim ili polukružnim krajevima.
Osnovni parametri normalnog klina sa ravnim završecima (sl.1a) su:
• širina b,
• visina h i
• dužina L.
Vrednosti ovih parametara su definisane nacionalnim i međunarodnim standardima. Klin (3) jednim delom visine t1 ulazi u žleb vratila (1), a drugim delom visine t2 u žleb glavčine (2) prenosnika, točka ili slično. Dodir između klina i žleba za klin je bočnim stranama, dok gornja površina klina nije u kontaktu sa žlebom u glavčini. Između bočnih površina klina i žleba je čvrsto, a između gornje površine klina i žleba je labavo naleganje. Dimenzija dubine
žleba u glavčini je fo.
Normalni klin bez nagiba se koristi za spoj glavčine i vratila koja se često pomera po vratilu. Dužina klina L treba da je manja od širine glavčine Bg
(L < Bg) (sl.2a). Dužina žleba za klin u vratilu Lž treba da je zbog montaže duža dva do tri puta od dužine klina L (Lž >> L), što je nedostatak ovog klina. Postupak montaže je sledeći: na vratilo se postavi prenosnik, zatim se
sa strane nabija klin. Demontaža se sastoji u izbijanju klina sa jedne ili druge strane posebnim alatom.
Pri prenošenju obrtnog momenta M klin je opterećen obimskom silom Fo koja izaziva naprezanje klina na smicanje τs (sl.2b). Obrtni moment se prenosi zahvaljujući otpornosti na smicanje površine poprečnog preseka klina.
Slika 2. Uzdužni klinovi

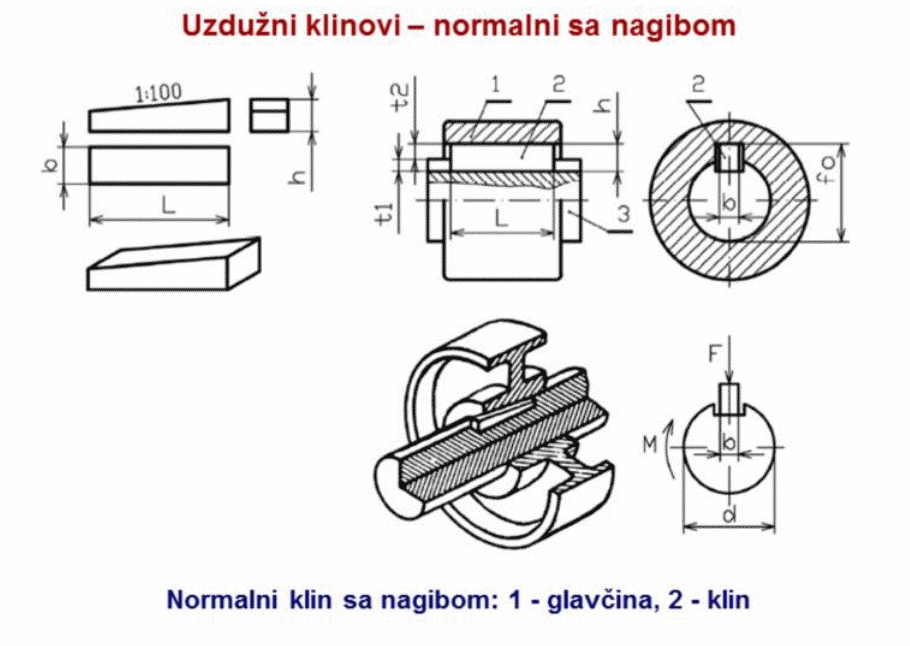

Normalni klin sa nagibom sa ravnim završecima prenosi obrtni moment M trenjem između gornje i donje površine usled dejstva sile F , dok bočne površine nisu u dodiru.
Pri prenošenju obrtnog momenta, gornja površina klina je izložena površinskom pritisku. Ovaj klin se koristi kada se prenosnik ne pomera po vratilu. Naleganje vratila i glavčine treba da je neizvesno sa manjim vrednostima preklopa ili zazora.
Kao i kod klina bez nagiba, dužina žleba za klin u vratilu treba da je zbog montaže duža dva do tri puta od dužine klina L.
Klinovi sa nagibom imaju mali nagib (1:100), tako da se spoj izvodi sa prednaponom između vratila i glavčine.
Primena klinova sa nagibom:
• za udarne naizmenično promenjive obrtne momente kod sporohodih vratila;
• u teškoj mašinogradnji - kod bagera, kranova;
• kod poljoprivrednih mašina, presa.
Negativnu stranu klinova sa nagibom predstavlja ekscentrični položaj vratila i glavčine, kao posledica deformacije spojenih delova u radijalnom pravcu.

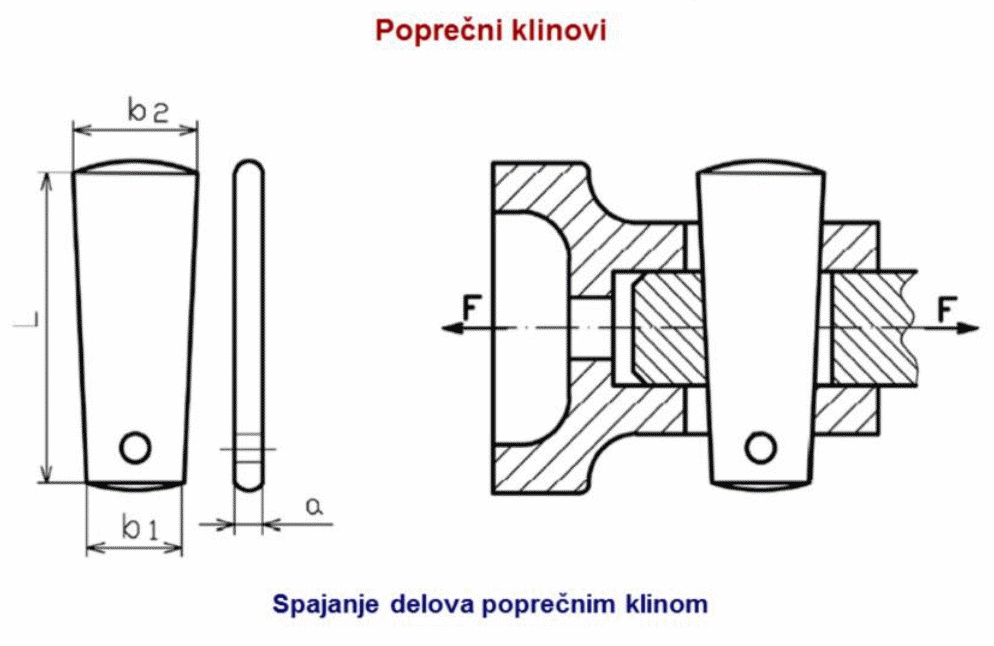

Poprečni klinovi služe za međusobno spajanje različitih mašinskih delova. Da bi se zaštitio od ispadanja, poprečni klin je koničan sa jedne ili sa obe strane (sl.3 levo). Na užem kraju može da ima otvor za osigurač od ispadanja. Poprečni klin je usled opterećenja radnom silom F izložen naprezanju na smicanje i na savijanje (sl.3 desno).
Slika 3. Poprečni klinovi

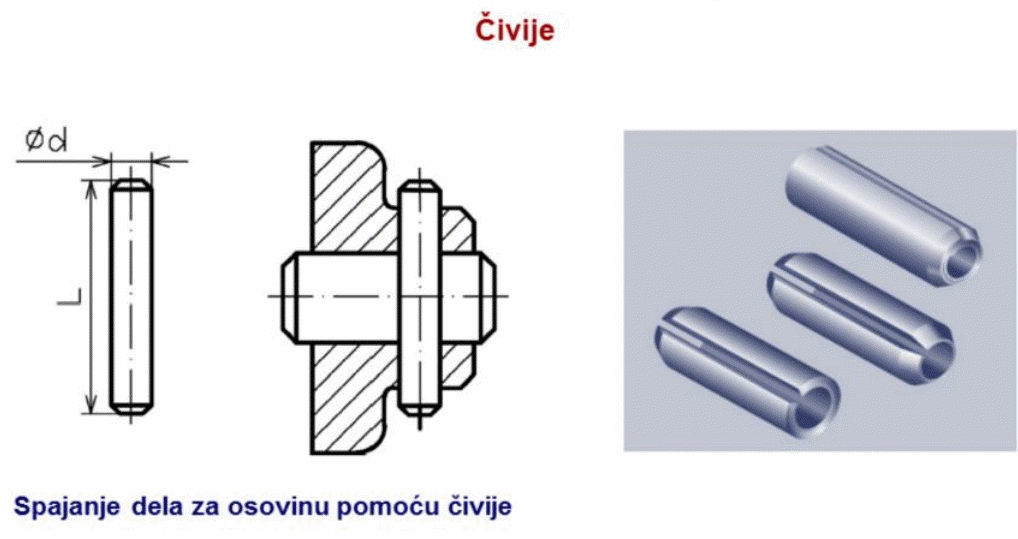

Čivije su poseban oblik poprečnih klinova. Upotrebljavaju se u slučaju manjih opterećenja. Obično su kružnog poprečnog preseka i manjih dimenzija. Mogu biti cilindrične ili konične, pune ili šuplje, krute ili elastične (razrezane) itd. Najčešće se koriste za spajanje točkova, poluga i sl. sa vratilom.
Slika 4. Čivije
