Lančani prenosnici

1. Uvod u lančane prenosnike

Lančani prenosnici su mehanički sistemi koji koriste lanac i lančanike za prenos snage i obrtnog momenta između dva ili više vratila. Ovi prenosnici se koriste u biciklima, motociklima, industrijskim mašinama, transporterima i poljoprivrednoj mehanizaciji.

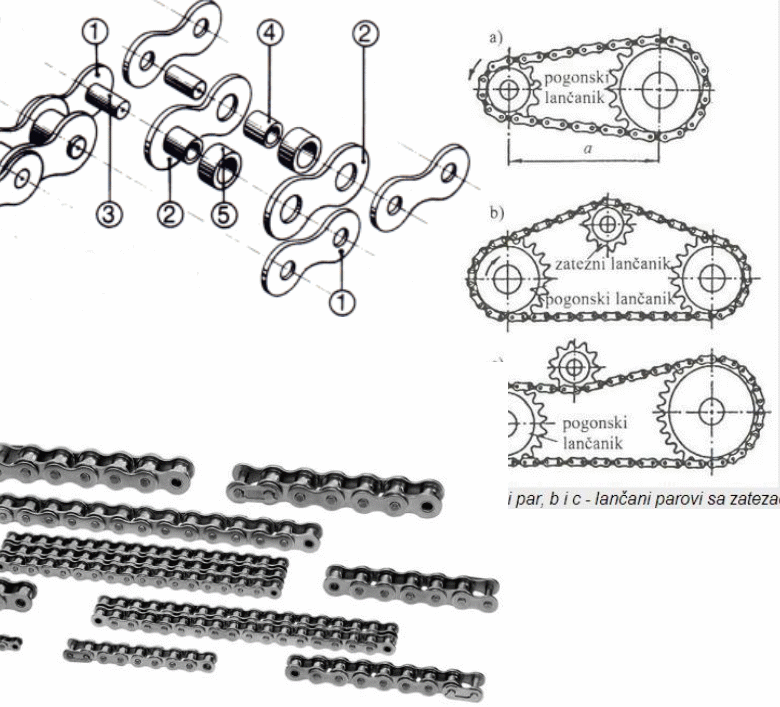

2. Osnovni delovi lančanog prenosa

1. Lanac – Fleksibilni element koji prenosi snagu i može biti:

   • Valjkasti lanac (najčešće korišćen sa člancima spojenim valjcima. Može biti jednoredni ili višeredni)

   • Zupčasti lanac (članci sa zupcima – primer kod motorne testere)

   • Tihi lanac (Ima specijalno oblikovane pločice koje omogućavaju tiši rad i bolju distribuciju opterećenja. Koristi se u preciznim mehanizmima kao što su automobilski razvodni sistemi).

2. Lančanici – Točkovi sa zupcima koji ulaze u zahvat sa lancem. Razlikuju se po broju zuba (z) i prečniku (d).

3. Zatezači lanca – Održavaju potrebnu zategnutost i sprečavaju proklizavanje.

4. Podmazivanje i održavanje – Ključno za dug radni vek i smanjenje habanja.

3. Princip rada

Lančani prenos funkcioniše tako što lanac obuhvata dva lančanika – pogonski i gonjeni. Kada se pogonski lančanik okreće, vuče lanac, koji zatim pokreće gonjeni lančanik i prenosi obrtni moment.

4. Prenosni odnos i korak lanca

Prenosni odnos (i) lančanog prenosa određuje se pomoću broja zuba pogonskog i gonjenog lančanika:

i = D₂ / D₁ = z₂ / z₁

gde su:

• z₁ – broj zuba pogonskog lančanika,

• z₂ – broj zuba gonjenog lančanika.

Korak lanca (p) predstavlja razmak između dva susedna valjka lanca, za razliku od zupčanika i standardizovan je (kod zupčanika je modul standardizovan), pa je veza podeonog prečnika lančanika i broja zuba:

p = D sin(180/z)

• D – prečnik podeone kružnice lančanika,

• z – broj zuba lančanika.

5. Prednosti i nedostaci lančanih prenosa

✅ Prednosti:

• Velika efikasnost (do 98%)

• Prenos velike snage uz male dimenzije

• Manji klizni gubici u poređenju sa kaišnim prenosima

• Dug vek trajanja uz pravilno održavanje

❌ Nedostaci:

• Potrebno redovno podmazivanje

• Moguća buka i vibracije

• Habanje lanca i lančanika

6. Poređenje sa kaišnim prenosnicima

• Lančani prenosi imaju manji gubitak energije i ne klize kao kaiševi.

• Kaišni prenosi su tiši i ne zahtevaju često podmazivanje.

7. Poređenje sa zupčastim prenosnicima

• Lančani prenosi imaju viši stepen iskorišćenja od većine zupčastih prenosa jer nemaju klizanje, manje se greju i imaju niže trenje. Mogu se koristiti kod većih rastojanja vratila i zahtevaju samo povremeno podmazivanje.

• Međutim, zupčanici su bolji za velike brzine, tiši su i precizniji.

• Zato se lančani prenosi češće koriste kod sporijih, visokoprenosnih sistema, dok se zupčanici koriste tamo gde su potrebni kompaktni i tihi prenosi.

8. Primena u industriji

Lančani prenosnici se koriste u:

• Transportnim sistemima (trake u fabrikama)

• Automobilskoj industriji (razvodni mehanizmi u motorima)

• Biciklima i motociklima

• Poljoprivrednim mašinama

9. Zaključak

Lančani prenosnici su efikasni i pouzdani sistemi za prenos snage. Ispravan odabir lanca i lančanika, pravilno održavanje i podmazivanje ključni su za njihov dug radni vek.

Pitanja za diskusiju:

1. Gde u svakodnevnom životu možete primetiti lančane prenose?

2. Koje su prednosti lančanih prenosa u odnosu na zupčaste prenosnike?

3. Kako biste rešili problem prekomernog habanja lanca?
