Zupčanici – osnovne karakteristike i podela

1. Uvod u zupčanike

• Šta su zupčanici?
  Zupčanici su mašinski elementi za prenos snage i kretanja sa jednog vratila na drugo, koristeći međusobno spregnute zupce.

  • Prenose rotaciono kretanje i obezbeđuju promenu obrtaja, smera ili obrtnog momenta.

  • Koriste se u raznim mehaničkim uređajima: od satova i bicikala do industrijskih mašina i robota.

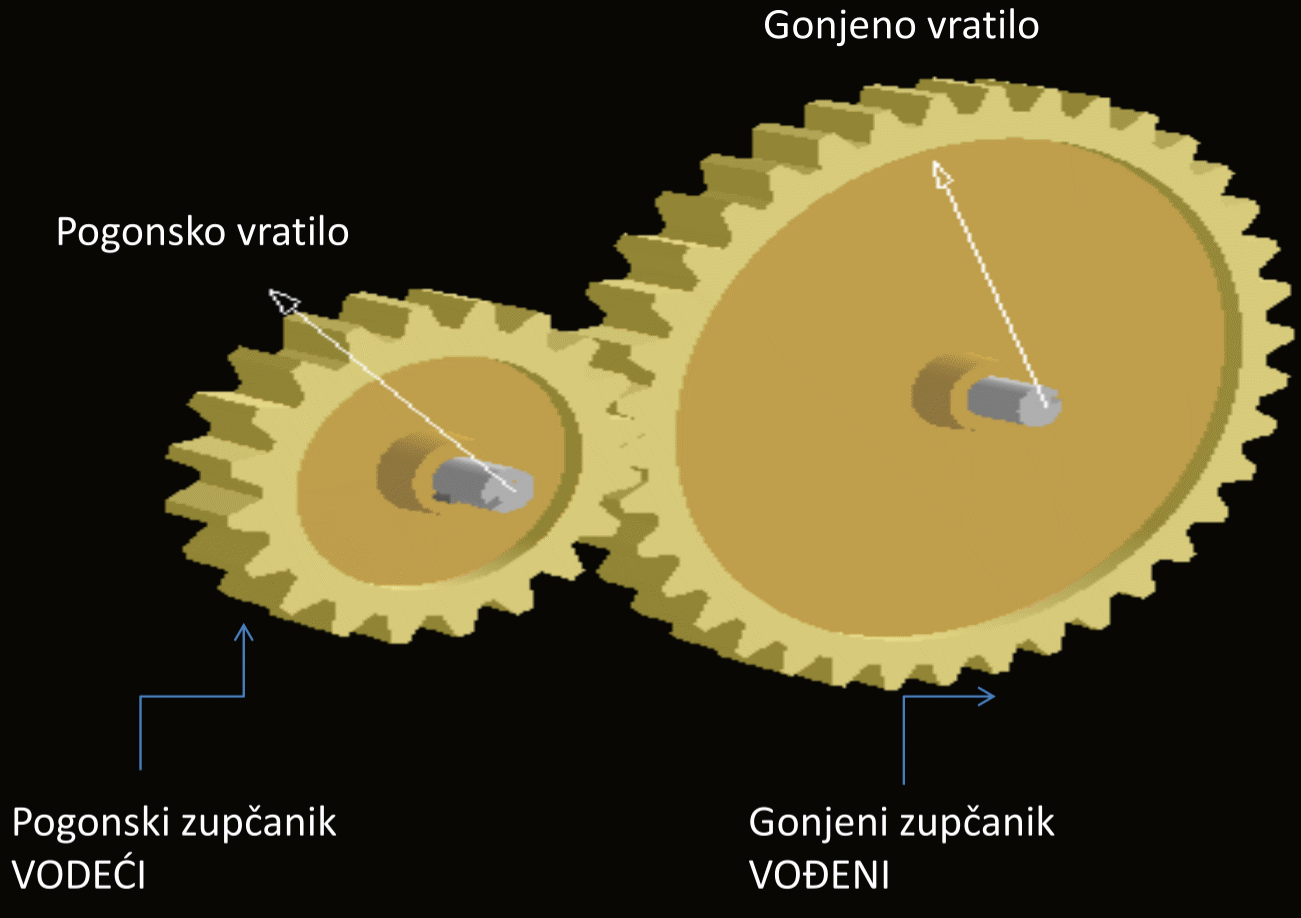

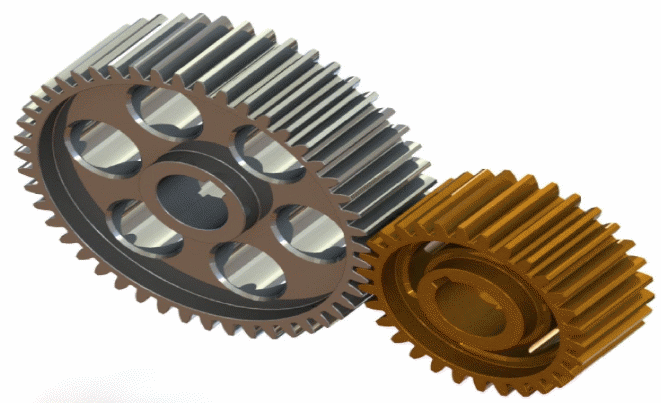

Slika 1. Pogonski i gonjeni zupčanici

2. Osnovne karakteristike zupčanika

Glavni parametri zupčanika:

1. Modul (m):
   Odnos između prečnika osnovne kružnice i broja zubaca. Modul je ključan za pravilno uparivanje zupčanika. m = z / d Gde je:

   • d: prečnik podeone kružnice,

   • z: broj zubaca.

2. Broj zubaca (z):
   Ukupan broj zubaca na zupčaniku.

3. Prečnik podeone kružnice (d):
   Osnovni prečnik preko koga se definiše veličina zupčanika.

4. Prenosni odnos (i):
   Odnos između broja obrtaja pogonskog i gonjenog zupčanika.

i = n₁ / n₂ = z2 / z1

• n1,n2: brojevi obrtaja zupčanika,

• z1,z2: brojevi zubaca pogonskog i gonjenog zupčanika.

Ako je prenosni odnos veći od 1, radi se o reduktoru (smanjuje-redukuje broj obrtaja), u suprotnom, radi se o multiplikatoru (povećava – multiplicira broj obrtaja). Broj obrtaja je obrnuto proporcionalan obrtnom momentu, pa reduktori povećavaju obrtni moment, a multiplikatori ga smanjuju:

i = M₂/M₁

Zupčanici imaju visok stepen efikasnosti (preko 95%) jer se snaga prenosi uz minimalne gubitke, obzirom da se trenje javlja kao trenje kotrljanja.

3. Podela zupčanika

Zupčanici se dele prema različitim kriterijumima:

a) Prema obliku zubaca:

1. Pravozubi zupčanici:

   • Zupci su paralelni s osom rotacije.

   • Koriste se za male brzine i jednostavnije mehanizme.

2. Kosozubi zupčanici:

   • Zupci su nagnuti u odnosu na osu rotacije.

   • Tiši rad, pogodni za veće brzine.

3. Hipoidni zupčanici:

   • Složeniji oblik za prenos snage pod uglom.

b) Prema relativnom položaju osovina:

1. Zupčanici sa paralelnim osama:

   • Prenos između vratila koja su paralelna.

   • Primer: pravozubi i kosozubi zupčanici.

2. Zupčanici sa ukrštenim osama:

   • Vratila se ukrštaju pod uglom.

   • Primer: konusni zupčanici.

3. Zupčanici sa razmaknutim osama:

   • Vratila su pomerena.

   • Primer: pužni prenos.

c) Prema nameni:

1. Prenosni zupčanici: Za prenos snage i obrtnog momenta.

2. Precizni zupčanici: Za uređaje gde je preciznost ključna (satovi, merni instrumenti).

4. Osnovni parametri zupčanika

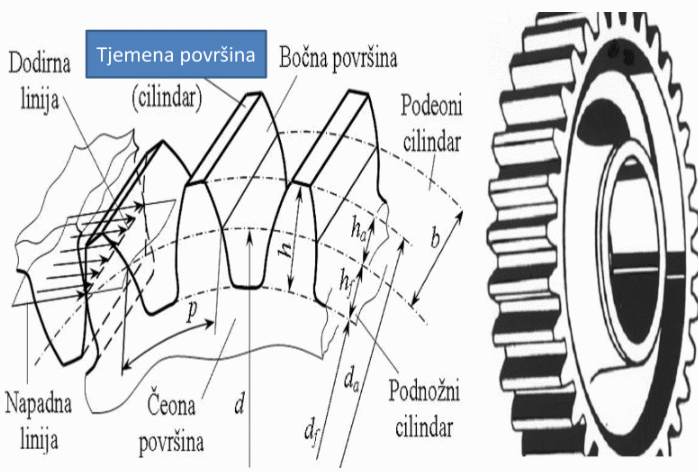

Slika 2. Geometrijske karakteristike zupčanika

• d, da, df – prečnici podeone, temene i podnožne kružnice

• ha, hf – temeni i podnožni deo zupca visine h

• b – širina zupca

• p – korak zupčanika. Po obimu podeone kružnice ima onoliko koraka koliko je zuba:

  D π = z p => p = π D/z = π m

• m – modul zupčanika koji je standardizovan.

Modul zupčanika je osnovni geometrijski parametar na osnovu koga se odredjuju sve druge dimenzije zupčanika. Zbog alata za izradu zupčanika, modul je standardizovan u tri stepena prioriteta prema tabeli:

Tabela 1Standardne vrednosti modula zupčanika

4. Prednosti i mane zupčanika

Prednosti:

• Velika efikasnost prenosa.

• Dug vek trajanja.

• Mogućnost prenosa velikih snaga.

• Precizan odnos obrtaja.

Mane:

• Složena izrada.

• Osetljivost na neusklađenost.

• Bučan rad kod pravozubih zupčanika.

5. Praktične primene zupčanika

• Industrijske mašine (prenos snage).

• Automobili (menjač).

• Roboti (precizni pokreti).

• Satovi i merni instrumenti (preciznost).

6. Zaključak

• Zupčanici su neophodan deo mehanizama u modernoj industriji i tehnologiji.

• Razumevanje osnovnih karakteristika i pravilnog odabira zupčanika ključno je za projektovanje pouzdanih sistema.

7. Oblici zupčanika

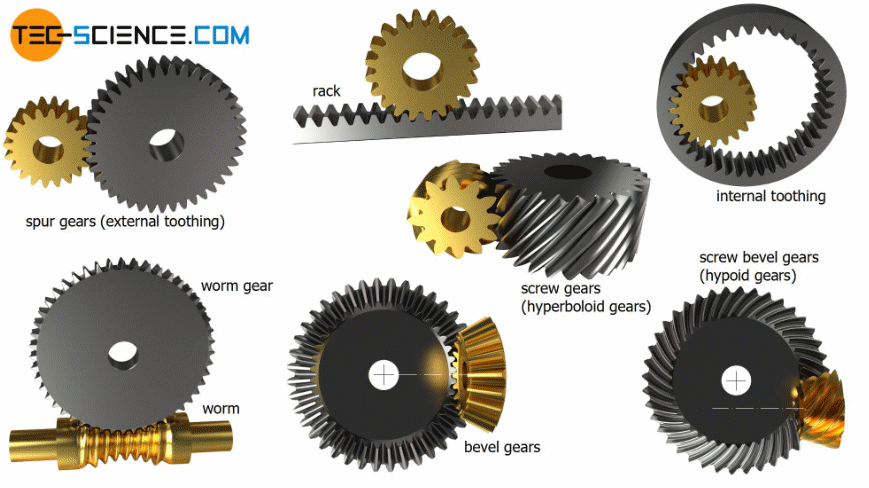

Na narednoj slici su prikazani različiti oblici zupčanika:

• Ravni cilindrični zupčanici

• Zupčasta letva

• Unutrašnji zupčanici

• Pužni zupčanici

• Konusni zupčanici

• Unakrsni cilindrični i konusni hipoidni zupčanici

Slika 3. Oblici zupčanika
