Alati za zavarivanje i farbanje u robotici

Ovo predavanje obuhvata primenu specijalizovanih end efektora dizajniranih za zavarivanje i farbanje, njihov princip rada, prednosti, izazove i praktične primene u industrijskim okruženjima. Kroz tri časa, učenici će steći uvid u to kako roboti sa ovim alatima doprinose automatizaciji proizvodnih procesa, povećanju preciznosti i efikasnosti, te smanjenju rizika za operatere.

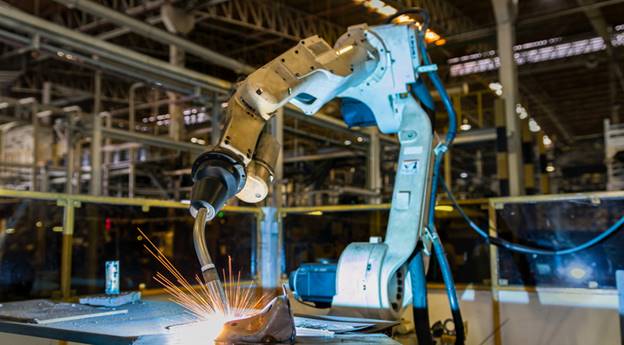

Alati za zavarivanje

1. Uvod

• Značaj zavarivanja u industriji:
  Zavarivanje je ključna operacija u montaži metalnih konstrukcija, automobilskoj industriji, brodogradnji i mnogim drugim oblastima. Robotski sistemi omogućavaju visok nivo preciznosti i ponovljivosti pri izvođenju zavarivačkih operacija.

• Uloga robotskih zavarivačkih alata:
  Omogućavaju automatizovano izvođenje zavarivanja, smanjujući greške, povećavajući bezbednost radnika i ubrzavajući proizvodne cikluse.

2. Princip rada robotskih zavarivačkih alata

• Tehnologije zavarivanja:

  • MIG (Metal Inert Gas) zavarivanje:
    Koristi inertni gas za zaštitu varova.

  • TIG (Tungsten Inert Gas) zavarivanje:
    Omogućava preciznije varenje, pogodno za tanke materijale.

• Integracija u robotske sisteme:

  • Roboti sa zavarivačkim end efektorima imaju integrisane sisteme za praćenje temperature, kontrole snage i brzine zavarivanja.

  • Kontrolni sistemi, često bazirani na servoupravljanju, omogućavaju precizno pozicioniranje varova na tačno određenim mestima.

3. Prednosti i izazovi zavarivačkih alata

• Prednosti:

  • Visoka preciznost: Automatizovano pozicioniranje i kontrola osiguravaju konzistentan kvalitet varenja.

  • Povećana produktivnost: Robotski zavarivači mogu raditi kontinuirano i brže od ručne operacije.

  • Povećana bezbednost: Smanjuje se izlaganje radnika opasnim uslovima (visoke temperature, opasne pare).

• Izazovi:

  • Kompleksnost integracije: Zahteva sofisticirane kontrolne algoritme i senzore za praćenje kvaliteta varenja.

  • Održavanje: Robotički zavarivači moraju biti redovno kalibrisani i održavani kako bi se osigurala pouzdanost i sigurnost.

4. Studije slučaja i diskusija

• Primer primene:
  Roboti u automobilskoj industriji koji koriste TIG zavarivanje za izradu karoserija.

• Diskusiona pitanja:

  1. Koji su ključni parametri koje je potrebno pratiti tokom zavarivanja?

  2. Kako integracija senzora (npr. termičkih senzora) doprinosi kvalitetu varenja?

  3. Koje prednosti pruža robotsko zavarivanje u odnosu na ručno varenje?

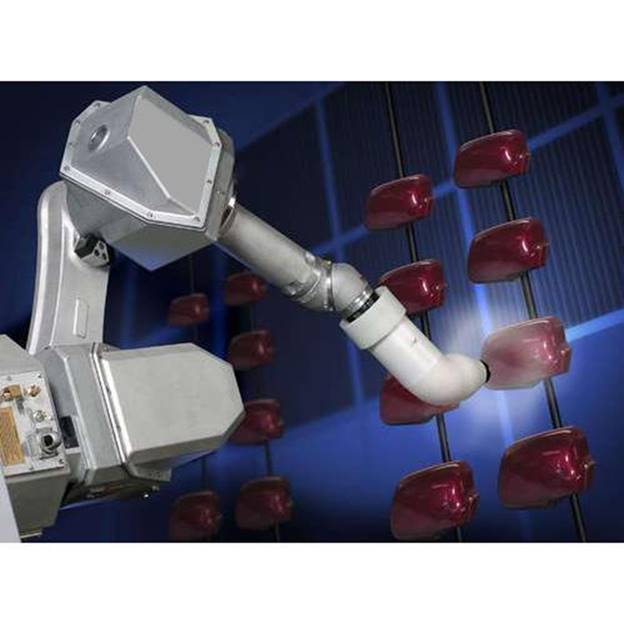

Alati za farbanje

1. Uvod

• Značaj farbanja:
  Farbanje je važan korak u zaštiti i estetici proizvoda, posebno u automobilskoj, industrijskoj i potrošačkoj industriji.

• Uloga robotskih farbanja:
  Roboti za farbanje omogućavaju ravnomerno nanošenje boje, smanjujući potrošnju materijala, eliminirajući greške i poboljšavajući kvalitet završne obrade.

2. Princip rada robotskih farbanja

• Tehnologije farbanja:

  • Sprej sistemi:
    Robotski farbanja koriste sprej glave koje ravnomerno raspoređuju boju.

  • Elektrostatičko farbanje:
    Tehnologija u kojoj se boja naelektriše, a zatim se privlači ka objektu čime se postiže ujednačena nanesenost.

• Integracija u robotske sisteme:

  • Farbanje se vrši u kontrolisanim uslovima, često u specijalizovanim kabinama sa filtracijom vazduha.

  • Kontrolni sistemi upravljaju parametrima poput brzine kretanja, pritiska boje i razmaka između farbajuće glave i površine objekta.

3. Prednosti i izazovi alata za farbanje

• Prednosti:

  • Konzistentnost i ravnomernost:
    Robotski sistemi mogu postići visoku ujednačenost farbanja, što rezultira boljim estetskim i zaštitnim karakteristikama.

  • Efikasnost i ekonomičnost:
    Smanjena potrošnja boje i rad bez prekida povećavaju produktivnost.

  • Bezbednost:
    Rad u kontrolisanim uslovima smanjuje izlaganje operatera hemikalijama i štetnim isparavanjima.

• Izazovi:

  • Fina kontrola parametara:
    Zahteva precizno podešavanje raspršivača, pritiska i udaljenosti.

  • Održavanje opreme:
    Redovno čišćenje i kalibracija farbajućih glava su ključni za sprečavanje začepljenja i osiguranje kvaliteta.

  • Okolišni faktori:
    Promene u temperaturi i vlažnosti mogu uticati na nanošenje boje i zahtevaju dodatnu kontrolu.

4. Studije slučaja i diskusija

• Primer primene:
  Roboti za farbanje u automobilskoj industriji koriste elektrostatičko farbanje za postizanje ujednačenih i visokokvalitetnih slojeva boje.

• Diskusiona pitanja:

  1. Koji su ključni izazovi u kontrolisanju procesa farbanja?

  2. Kako robotski sistemi osiguravaju ujednačeno nanošenje boje na kompleksnim geometrijskim oblicima?

  3. Na koji način se mogu integrisati senzori za praćenje kvaliteta farbanja?

Integracija i komparativna analiza alata za zavarivanje i farbanje

1. Komparativna analiza

• Sličnosti:

  • Oba tipa alata zahtevaju visoku preciznost i kontrolu parametara (npr. brzinu kretanja, pritisak, temperaturu ili koncentraciju materijala).

  • Oba su ključni u postizanju visokog kvaliteta završne obrade proizvoda.

• Razlike:

  • Proces:
    Zavarivanje uključuje termičku obradu i spajanje materijala, dok farbanje podrazumeva nanošenje zaštitnog i dekorativnog sloja.

  • Tehnološki zahtevi:
    Zavarivački alati često zahtevaju sofisticiranu termičku kontrolu, dok farbajući alati moraju precizno kontrolisati raspodelu boje i zaštitu od spoljašnjih uticaja (kao što su prašina i vlaga).

  • Bezbednosni aspekti:
    Zavarivanje ima visoke temperaturne i opasne radne uslove, dok farbanje podrazumeva rad s hemikalijama i kontrolisanim ventilacionim sistemima.

2. Integracija u robotske ćelije

• Automatizacija proizvodnih procesa:

  • U modernim proizvodnim linijama, roboti za zavarivanje i farbanje često rade u sinergiji, gde se deo proizvoda prvo vari, a zatim farba u potpuno automatizovanim ćelijama.

• Kontrolni sistemi i senzori:

  • Integracija senzora (termalnih, optičkih, senzora pritiska) omogućava praćenje i kontrolu procesa u realnom vremenu, čime se optimizuju parametri zavarivanja i farbanja.

• Primeri iz prakse:

  • Automobilska industrija: Robotske ćelije koje integrišu zavarivanje karoserije, nakon čega slede farbanje i završna obrada.

  • Industrijska proizvodnja: Korisnici primenjuju integrisane sisteme za zavarivanje i farbanje kako bi se postigla maksimalna efikasnost i minimalni otpad.
